domingo, octubre 25

Circuito Impreso Casero


Una vez verificamos la utilidad, funcionalidad y eficiencia del circuito, procedemos a realizar un diagrama pictórico teniendo en cuenta los rasgos esenciales de los dispositivos y componentes que van a ir en el circuito impreso, sin preocuparnos inicialmente por las dimensiones reales. Este dibujo "visto por encima" lo volvemos "imagen espejo", es decir lo invertimos horizontalmente, y empezamos a elaborar otro dibujo guardando las proporciones, medidas y distancias prudenciales para ubicar los elementos en la placa cobrizada sin perder de vista la ubicación invertida,(en papel milimétrico) teniendo en cuenta que cada trazo que hagamos representa una línea conductora de cobre o alambre eléctrico plano y cada extremo o punto es un nodo o " pad" por donde se perfora con broca de 1 mm y van las patas de los elementos.
Los trazos se realizan siguiendo en lo posible, el camino más corto y guardando la mayor distancia entre trazos o "pistas".
En caso extremo que no haya el espacio para trazar se recurre a los puentes o " jumper", que  son trozos de alambres puestos por encima del circuito impreso o PCB para establecer conexiones eléctricas difíciles.

Cortamos la placa cobrizada a las medidas convenientes, para ello hay una técnica que consiste en rayar varias veces la superficie de cobre, por el mismo sitio usando como guía una regla metálica firmemente sostenida. Luego se invierte la placa, y sobre un borde de una mesa firme se dobla la placa con fuerza (ojo con la parte de cobre va hacia abajo).
Se lijan y pulen los bordes de la placa de cobre, se quita la grasa con alcohol o thiner y papel higiénico, procurando no tocar la placa para evitar mancharla.
Se procede a colocar el dibujo de papel milimétrico cubriendo la superficie del cobre y se asegura por los bordes con cinta adhesiva, puede ser de papel.(ésta técnica nos garantiza mayor adhesión de los elementos a la placa cobrizada ya que los nodos o pads quedan mejor elaborados)
Se perfora los puntos por donde van las patas de los componentes que van a ir por encima repasando que no falte alguno al final del proceso de perforación.
Luego se quita el papel (sin botarlo) y con la punta de un bisturí se limpia un poco la rebaba de las perforaciones.(podemos hacer trazos con lápiz, ya que el grafito es un material neutro en éste proceso químico)
Se procede a pintar los bordes de los huecos  pads con un marcador de tinta permanente y punta delgada, de los usados para marcar DVD o CD.
Luego se hacen los trazos repasando cada trazo de tinta, hasta que quede oscuro.
Las líneas principales, + y (-) se hacen más gruesas.
En un recipiente plástico o de vidrio de boca ancha y fondo plano que pueda contener la placa en posición horizontal con el cobre hacia arriba, se vierte una pequeña cantidad de agua ( .... cc ) y luego el cloruro férrico (o percloruro de hierro ..... gramos), se espera hasta que el recipiente se sienta frío por la parte inferior externa, para que la tinta no se desprenda ya que el químico produce una reacción exotérmica ante el agua.
Se sumerge la placa, prácticamente quedando bajo la superficie del líquido a tres veces el grosor de la placa. Se debe mover permanente el recipiente durante más o menos tres minutos o hasta observar que el cobre de la placa desaparece de las zonas no pintadas.
Se extrae la placa del recipiente al pie del lavamanos, lavándose rápidamente sin frotarla, luego se seca suavemente con papel higiénico procurando no quitar la tinta.
En las condiciones anteriores se procede a montar las piezas para luego "soldarlas con un cautín de 30 vatios" hasta observar que los pads se van rellenando de forma uniforme, con soldadura de estaño 60-40 delgada.(la tinta que cubre las pistas de cobre la protegen del óxido, por lo cual se recomienda no retirar.
Por seguridad se realiza un rayado (con bisturí o aguja capotera) por entre las pistas o pads, que están cercanas para asegurarnos así que ninguna traza de cobre imperceptible a la vista éste haciendo cortocircuito.

Si se desea reutilizar la solución de cloruro férrico, se le retira el sedimento y se puede usar hasta que adquiera un color verdoso y/o produzca espuma, señal que indica que ya no sirve por volverse muy lento el proceso de elaboración del PCB.

* El cloruro férrico es una sustancia tóxica, corrosiva, higroscópica, es decir habida de agua (absorbe humedad o agua bruscamente), produciendo calor, algunos vapores de cloro y tornándose ácida. Mancha y tiñe todo de color marrón difícil de sacar del piso, rocas, tela y piel.(motivo por el cual debe usarse con precaución).

viernes, diciembre 26

Lámpara de 10 vatios

Lámpara para una moto con batería de 12 voltios.

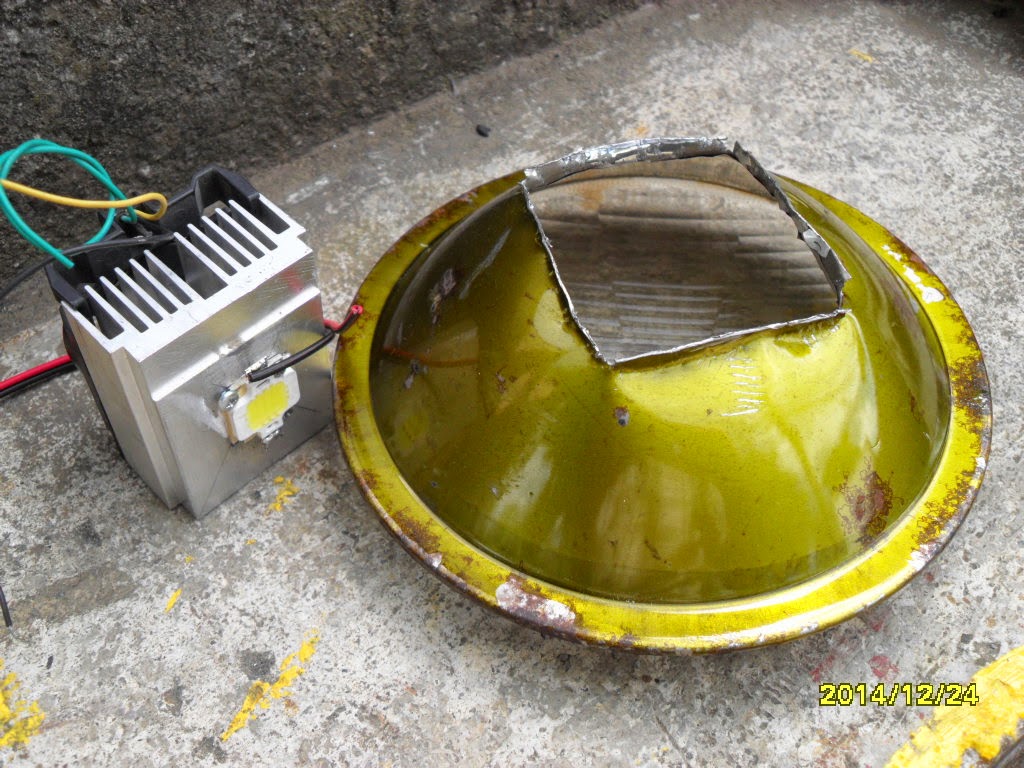

Se utilizó un  “módulo de leds de 10 vatios”:

(en su apariencia física se ven 9 puntos luminosos, asociados a los 9 leds de potencia de que está formado (en algunos módulos de leds no se puede apreciar fácilmente) tiene como base una pieza metálica sobre la cual va un bloque plástico blanco y una superficie semitransparente amarilla, en la que se aprecian "los 9 puntos” (para ver su luz se recomienda usar gafas oscuras, de las usadas para soldadura de arco,para evitar daños debido a su alta luminosidad).

Materiales:
*Un disipador de computador que lleva un pequeño ventilador incorporado de unos  4,5x 6 cm! (superficie usada para asegurar el led,previamente usando silicona disipadora de calor.
*Un módulo de leds de luz blanca, de 10 vatios a 12 voltios nominales.
*Un regulador LM7812 con capacitores de 0,1 µf cerámicos, en la entrada y salida
*Un varistor de 14 voltios (para absorber picos de voltajes transitorios, producidos por el pito u otro elemento con bobinas que esté en el circuito de la motocicleta).
*Un diodo polarizado inversamente a la entrada del LM7812,( para absorber voltajes transitorios).
*Silicona térmica para facilitar la evacuación del calor a los disipadores
*Un disipador para el LM7812 de …  cm

NOTA: al comprar el módulo de leds "debe cerciorarse bien" que sea de 12 voltios a 10 vatios, ya que si es de 24 voltios no alumbra y si es de 9 se daña en corto tiempo!, o si lo pone a trabajar con un buen disipador de calor, presenta por lo generar más calor de lo habitual!.
Para hallar la tensión de trabajo de un led o módulo de leds “estoy a punto de creer” lo que dice Inventable , que colocando un resistor en serie al led se presenta en sus terminales la tensión de trabajo, pero no he realizado suficientes pruebas, por lo tanto no puedo inducir esa conclusión.!!
*La lámina de la farola se ha perforado de tal forma que el led quede en el foco del bombillo de filamento que tenía anteriormente.

*El disipador del regulador  va por la parte externa de la farola

jueves, diciembre 11

Lámpara de sal

La lámpara de sal consiste en una roca de sal con una perforación en la que lleva un bombillo de 5 vatios. La propuesta es colocar un led de luz blanca de 1 vatio, montado sobre una cápsula (o cilindro) de aluminio, que le sirva como disipador de calor, además de llevar un circuito integrado regulador 7805 con un diodo rectificador 1N4007 a la salida junto con un resistor de 3,3 ohmios, es alimentada mediante un cargador de celular es de 6 voltios y 0,8 A.
Se recomienda hacerle una pequeña perforación lateral, en la parte superior del tubo, a manera de salida de aire caliente, del circuito integrado 7805. Bajo esas condiciones el led demanda de 0,1 amperios y 3 voltios.

A la base plana donde va el led se le aplica silicona térmica para mejorar la transferencia de calor. El cilindro lo obtuve del estuche de un "cargador de celular con una pila AA."























Para elaborar el circuito impreso recurrí a una tira de placa cobrizada, un marcador de tinta permanente, de los usados para marcar dvd, una porción de cloruro férrico, agua y una cubeta plástica...
Aunque reconociendo que al incrementar unas cuantas décimas de voltio al led da más luz, no lo hice para evitar mayor disipación de calor que no podría disipar el led y el LM7805 por estar encerrados.
FUNCIONAMIENTO DEL CIRCUITO
Debido al espacio tan reducido no se consideró la posibilidad de montar un circuito regulador discreto, por lo que se recurrió al integrado 7805 que para funcionar requiere de 2 voltios, dejando disponible 4 voltios a la salida, distribuidos entre el resistor de 3,3 ohmios, el diodo rectificador y el led.

martes, octubre 14

linterna transformada a leds

Al adaptar leds a una linterna que trabaja con 4 pilas tipo AA, hacemos más eficiente la lámpara en cuanto a que se usan menos pilas, duran más las pilas, garantizamos que se aproveche mejor la electricidad porque los leds producen más luz que calor.
*Usamos tres leds de superficie.
*Un trozo de circuito impreso o placa cobrizada previamente ranurada para definir así los polos o terminales eléctricos de cada led.
* dos pilas o celdas tipo AA, para conformar una batería de 3 voltios.

superficie ranurada con una
 hoja de segueta.






Se unen todos los terminales
 del mismo signo.




aseguramos el circuito impreso
 a la pantalla reflectiva con silicona.

se colocan como terminales de salida dos cables, uno al positivo y el otro al negativo.

Se establece un puente eléctrico
entre los dos terminales negativos

sábado, julio 19

cargador solar improvisado

 Con éste cargador podemos cargar diversos tipos pilas de ion litio, es cuestión de colocar correctamente la polaridad y hacer buen contacto eléctrico !!
En cierta forma las imágenes son una invitación a considerar la posibilidad de cargar pilas de ion litio con diversos modelos de contactos eléctricos recurriendo a energía solar de un pequeño panel...





En las imágenes no se aprecia el diodo schottky !

miércoles, julio 9

Caja de luz

"No es la caja de que todavía guarda la esperanza (pandora) sino la caja que absorbe luz" y cuando se abre la entrega mediante diez leds de luz blanca.


Se debe dejar espacio al lado opuesto de la tapa para que quepan los leds



por razones de espacio se elaboró pcb con los
 elementos conectados por el lado del cobre








Materiales:
Un Panel solar de 5 a 6 voltios en vació y 60 cm2 aproximado...)
Un Transistor referencia C458 (del grupo ECG85:  Emisor-colector-base)
Diez leds flux o leds de 5 mm, conectados en paralelo.
Un diodo  1N5819 (evita que  la pila afecte el panel solar en ausencia de luz solar)
Una pila de celular Nokia  ....
Un resistor de 3 ohmios a 1/4 de vatio
Un resistor de 1K Ohmios a 1/4 de vatio (va entre el positivo de la pila a la base del transistor)
Un reedswitch o interruptor magnético (va desde el polo negativo de la pila  hasta la base del transistor para ponerlo en no conducción o "corte", cuando tiene el imán cerca o se cierra la caja)
Un pequeño imán de neodimio
Un trozo de lámina de poliestireno (de 1 mm de espesor que se puedes cortar con tijeras y pulir con lija)
Una caja para guardar documentos genérica!)
DESCRIPCIÓN DEL CIRCUITO
Cuando exponemos la caja al sol el panel solar empieza a carga  la pila de celular a través de un diodo, en el momento que abramos la caja el interruptor magnético se separa del imán y pone a conducir el transistor entre emisor y colector, el cual a través de una resistencia de 3 ohmios energiza los leds.
Nota: en las imágenes aparece una resistencia de colector de 33 Ohmios por error, cuando en realidad debe de ser de 6,8 Ohmios!






































domingo, abril 6

Panel solar cargando pila de celular


Con la carga de la pila los leds duran mas
 de 12 horas alumbrando

Toda radiación electromagnética cuando choca con los cuerpos provoca desprendimiento de partículas o por lo menos una desbandada de electrones!!
Cada celda de una hoja al recibir  energía solar produce biomasa!!
10x6.5 cm de superficie y a pleno sol
 produce 6 voltios, sin carga!

Hay  tres tipos de paneles solares comunes:
*Los policristalinos que al apreciarlos se les nota múltiples polígonos amorfos que dan visos iridiscentes entre gris y plateado, divididos en zonas,separadas por tiras o láminas metálicas plateadas, cada segmento representa una celda o pila fotoeléctrica, cuando se logran contar las zonas,se puede deducir  el voltaje del panel solar, ya que en vacío (sin conexión a una carga o consumo eléctrico), a plena luz solar el "panel solar dará la sumatoria de estos voltajes parciales" (cada celda es de 0,6 voltios).
* Los monocristalinos presentan un aspecto de color regular oscuro dividida en segmentos de igual tamaño, cada segmento lleva un hilo metálico diminuto que separa del siguiente.(son los más eficientes) pero los más escasos en nuestro medio, en muchas ocasiones nos venden paneles solares policristalinos por monocristalinos!!
*Las celdas solares amorfas son elaboradas con una película o pintura de material fotosensible que recubre una cara de la lámina de vidrio o plástico transparente (que puede ser policarbonato).
De los tres tipos mencionados de celdas solares la mejor es la monocristalina, dependiendo si tiene cubierta o recubrimiento de calidad como vidrio,(o material vítreo) ya que el sol es inclemente y los torna opacos!
Su  rendimiento promedio es del orden del 10 al  22%, y vida útil de 10 a 20 años, ya que ellos con el uso se degeneran (o desgastan), quedando reducidos a un material altamente contaminante por tener selenio, cadmio y otras sustancias tóxicas.
De lo anterior deducimos, si asumimos que el sol nos entrega 1000 vatios por metro cuadrado, entonces 1 m2 producirá de 100 a 220 vatios.(o mejor 0,01 a 0,022 w/cm2)
* Cuando no podemos recurrir a superficies grandes, usamos paneles pequeños y esto implica buscar paneles de buen rendimiento y de más voltaje "para sobrecargarlos", haciendo que suministren un poco de más corriente, en detrimento del voltaje. De ahí que el voltaje en vacío sea mayor al de carga o de trabajo.
Otros usan la técnica de considerar por ejemplo un 20% menos de voltaje por celda (0,48 voltios si fuese de 0,6 voltios), para extraerle más intensidad eléctrica al panel fotovoltaico (amperaje).
(en otras palabras la carga resistiva debe ser tal que a plena carga, el panel solar refleje 20 % menos del  voltaje en vacío)
*Otra técnica para aprovechar al máximo la energía en los pequeños paneles solares!, es el de hallar la potencia adoptando la mitad del voltaje en vacío por la mitad de la corriente máxima que puede suministrar el panel solar. (La Máxima corriente se obtiene midiendo corriente de forma "rápida, con una carga que tenga un valor resistivo cercano a cero", o mejor usar un reóstato entre 15 y 150 ohmios como carga.), éste referente me parece más plausible !
********************************************

**********************
Pruebas de rendimiento de un panel solar!
En el trabajo de instalación de paneles solares es importante adecuar el panel solar  con su resistencia interna, a la resistencia de la carga o receptor, todo para obtener el máximo paso de corriente eléctrica posible.

Interruptor activado por sonido (vox) con opción de bloqueo ante la luz
Con tan solo un aplauso puedes prender la luz!!
MATERIALES
Semiconductores:
Dos transistores NPN referencia C458 (Q1, Q2),del grupo ECG85 (ECB)
Un transistor PNP referencia S8550 o en su defecto usar el 2N3906 (Q3) (EBC)
Un diodo, preferible 1N5819  ( k )
Ocho leds de luz de luz blanca, de chorro, de 3 voltios , preferibles flux.
Un pequeño panel solar de 4,5 a 6 voltios en vació (sin carga) y de 6,3 x 10,3 cm de superficie aproximado.
Resistores:
Dos de 1Kohmio 1/4 de vatio (R1, R5)  (marrón, negro, rojo, dorado)
Uno de 2 Mohmios a 1/4 w (R2)   (Rojo,negro, verde,dorado)
Uno de 10Kohmios a 1/4 w (R3)  (Marrón, negro, anaranjado, dorado)
Uno de 47 Kohmios a 1/4 w (R4)  (Amarillo,violeta,anaranjado,dorado)
Uno de 330 ohmios a 1/4 w (R6)  (Anaranjado, anaranjado,marón, dorado)
Capacitores:
Dos de 0,1 µf cerámico 50 voltios, que diga 104 (C1, C3)
Dos de 220 µf a 16 voltios (C2, C4)
Miscelánea:
Una pila de celular común (3,7 voltios, preferible de 3000 mAh (3Ah)
Un CD O DVD  de fondo blanco
Un micrófono electret con sus dos cables
Una pequeña LDR  o fotorresistencia, preferible esmaltada para que soporte la intemperie para que la lámpara no se active en presencia de la luz (se puede omitir)
Una placa cobrizada de  3 x 4,5 cm
Una caja plástica negra estándar por ejemplo de 4,4 cm x 3,2 cm  x 6,9 cm
Una porción de cloruro férrico (o percloruro de hierro) y un marcador de tunta permanente elaborar circuito impreso con la placa cobrizada.
...
* El capacitor C2 y R2 determinan aproximadamente el tiempo de activación del vox, para C2=220 µf son aproximado 8 minutos.
* La pila de celular se debe alejar del calor o recubrirla con icopor (poliestireno expandido) porque el calor la altera.

Circuito impreso visto por encima y por debajo.





Las perforaciones de los leds deben quedar holgadas
(v.g. 1mm D.)para evitar cortocircuito con el aluminio del DVD






















Conexión de 8 leds en paralelo











En menos de un año la superficie del panel se torna opaca y áspera, tal vez el polvo con la lluvia actúan como abrasivo y "el sol completan el cuadro de deterioro". Recomiendo colocarle al panel solar una lámina de vidrio o acrílico, a dos o tres cm de distancia, con la posibilidad de que circule el aire.
El Vox con Panel Solar en el  Protoboard

Para efectos de racionalizar el funcionamiento del Interruptor Activado por Sonido presentaré el circuito en el "entrenador de circuitos" con algunas recomendaciones mas detalladas.
1. El capacitor que determina el tiempo de duración del circuito activado por el sonido ( es C2, junto con R2 de 2,2M):
* debe ser de buena calidad, es decir de "pocas fugas de corriente"
* en las pruebas se recomienda que éste capacitor sea de bajo valor ( por ejemplo 10 uF) para hacer menos tediosa la espera de resultados satisfactorios!.
* el terminal o polo negativo va dirigido al lado del divisor de tensión de 2.2M y 10 KOhmios.
* en la foto se reconoce el capacitor por un macha roja encima!.
* el valor aproximado del tiempo del vox se halla multiplicando los microfaradios del capacitor por el el valor del resistor de 2.2 MOhmios. Por ejemplo si el capacitor s de 220 uF ( 2200000x 0.000220 = 484 segundos)  entonces da 8 minutos.
2. El Micrófono electret
Está constituido internamente por un fet cmos lo que implica que es mas recomendable comprarlo con cables, ya que en el proceso de soldar es posible dañarlo.
3.  Los transistores NPN recomendados son del grupo 85, lo que significa que puede usar reemplazos como el C458 , el C945, etc , pero teniendo en cuenta el orden de las patas, Emisor, Colector y base.
El transistor de salida recomendado es el S8550 (PNP)  pero en el peor de los casos también sirve el 2N3906, ambos tienen el orden de sus terminales así: Emisor, Base Colector. (existen raras excepciones a esta regla, pero se puede sospechar por la forma casi redonda del diámetro  del transistor).
...







viernes, febrero 7

Lámpara de encendedor de gas






El  encendedor de gas que trabaja con una pila tipo AA es un buen referente para desarrollar proyectos interesantes:
1. Porque es económico.
2. Está constituido de componentes y dispositivos electrónicos discretos algunos de los cuales son difíciles de conseguir.
3. Funciona con tan solo una pila tipo AA, y demanda relativamente poca energía.
4. Abre la posibilidad de usar sus componentes o circuito en otros proyectos mejores o más útiles.


Inicialmente podemos implementar una lámpara de leds.
El circuito impreso, el transistor, la resistencia de polarización del transistor, el transformador, (es decir el circuito oscilador), ha y el diodo!.Es el circuito para poner  funcionar 6 leds de chorro en serie. He optado colocar además de los leds, una resistencia de carga de 10 KOhmios para evitar elevaciones súbitas de voltaje que dañan los leds.


La conexión de los leds la realicé después del diodo, en el terminal negativo de salida del diodo y el polo negativo o tierra, funciono todo aparentemente a satisfacción,
ésta lámpara trabaja con una pila de 1,5 voltios, y una corriente de 75 miliamperios que es ventajoso.
  • Pero al buscar mejorarlo le descubrí que su rendimiento es bajo (η del orden del 33%),
  • Que no aprovechaba todo el ciclo de la onda alterna que produce
  • Que trabaja a una frecuencia tan alta que no lo mide el multímetro y hay la posibilidad de dañarlo!.
Mejoras:
En lugar del diodo podemos colocar un pequeño puente rectificador (cuatro diodos dispuestos en puente graetz), con un capacitor de 0,47 µF a 100 voltios en paralelo a la salida del puente.
En estas nuevas condiciones si se pueden medir las magnitudes eléctricas !
Al desmontar el bobinado del transformador de salida ( L1) y cambiarlo por uno de 120 espiras de alambre esmaltado calibre 31,obtuve un rendimiento del orden de 79%.
  • Para obtener buen rendimiento he observado la importancia que tiene buscar por todos los medios la equiparación o igualación de la resistencia o impedancia interna con la carga (para obtener máxima transferencia de potencia).


Recomendación: no se debe energizar el circuito sin carga (en vacío) ya que la tensión asciende hasta 92 voltios, y destruye los leds de inmediato.(debido a que los capacitores se cargan a voltajes pico y el circuito no tiene un circuito que estabilice o regule la tensión de salida).
Los capacitores e inductores tienen ciertas particularidades complejas de predecir, cómo el hecho de producir una deriva de voltaje y corriente que para  los instrumentos y semiconductores es dañina!!, algunos recomiendan colocar un resistor en paralelo al capacitor (de 270 Kῼ), otros un capacitor en serie con un resistor (un R=300 Ohmios y un C= 0,1µf) otros usan varistores o VDRs.
para el caso nuestro podría ser un resistor de 270 Kῼ
- Si quieres realizar pruebas debes desconectar la pila, descargar el capacitor (0,47µF) y conectar la carga (los 4 leds en serie)
...
Nota: en las imágenes se aprecia el circuito impreso (PCB) de un destellador que por el afán de compartir con ustedes utilice colocando las dos series de 4 leds en paralelo con la ayuda de un puente de alambre azul..!!

martes, septiembre 24

Aviso de leds




Para diseñar y elaborar un aviso con leds debemos tener claro ciertos referentes:
1. Definir cual es el motivo o tema a presentar en la superficie donde van los leds; puede ser un nombre, una figura como un corazón, una manzana, etc., por ejemplo un nombre !
2. Disponer de una tabla de de triplex  o de MDF de 4mm de grosor y de unos 19 cm de alto por 60 cm de largo.(a la que con una  puntilla o punzón fácilmente podemos hacerle perforaciones).(también sirve una lámina de poliestireno! que podemos perforar con un alambre caliente o con taladro)
3. Pintar la tabla por ejemplo de negro mate.
4. De manera estética y con sentido de distribución del espacio, en la tabla dibujamos letras gruesas  o anchas para ubicar los leds en su interior.
5. Establecemos reglas de distribución de los leds, por ejemplo en los extremos de cada letra debe ir un led y por lo menos uno en la parte media, colocando los demás leds a uno o dos cuerpos de distancia.
6. Como tenemos dos opciones para colocar leds:
hacer rotos de 5 mm en la tabla por cada led o perforar dos pequeños agujeros para las patas de los leds) optamos por la mas fácil, y es la de hacer dos perforaciones distantes 3 mm por cada led a colocar.
7. Reconociendo que existen leds de "luz de chorro" y leds "translucidos" o luz difusa ,para conectar los leds traslucidos debemos verificar que sean de las mismas características eléctricas.
8. Se recomienda no combinar eléctricamente leds de luz difusa de características eléctricas diferentes, ya que alumbran más unos que otros.
9. Si tenemos dudas de la similitud de los leds podemos recurrir al "tester de leds" y un multímetro digital en la escala de miliamperios para  verificar  que sean de la mismas corriente eléctrica (o intensidad).
10 Los leds traslucidos que venden, que tienen las patas más cortas de lo normal son de baja iluminación, se usan como luz piloto en los equipos.















HACIENDO UN AVISO CON LEDS AZULES Y/O BLANCOS
En el afán de ser explícito en la descripción apropiada, me he puesto en la tarea de redactar varias veces lo mismo, de distinta forma para luego simplificar todos los textos en uno...
1.  Una vez reconocido el perfil o delineado del gráfico en la tabla, procedemos a marcar puntos que indiquen dónde van los leds, en lo posible equidistantes 1,5 cm máximo.
2.  En cada punto realizamos dos perforaciones distantes 0,3 cm alineados en la misma dirección de los trazos del gráfico.
3.  Considerando que para que funcionen los leds con 6 voltios debo conectarlos en parejas en serie, luego procedo a conectar el terminal positivo hacia arriba o a la derecha,  como una regla de orden de referencia para ubicarnos mas adelante ("y no perder el norte del asunto").
4.  Creación de ramas: Conectamos las parejas serie, positivo del uno con negativo del siguiente, empezando de abajo hacia arriba, el punto intermedio llevará un punto de soldadura. El terminal libre positivo apunta  o señalará hacia arriba y el negativo hacia abajo de la superficie, cuando se ubica verticalmente.
5.  Se marca al pie de las puntas positivas con una x reconociendo así los terminales que van hacia arriba.
6. Creación de nodos: Se unen los terminales x  mas cercanos y se procede a interconectar con un cable calibre 26,( hilos de cable plano multicolor o arco iris) entrelazándose a todos de forma continua, se recomienda usar un cable de un color definido.(en lo posible unir los terminales x entre si sin cable)
7. Se conecta un cable de unos 25 cm a un punto x extremo, a manera de antena, para conectar el cargador de 6 voltios.(terminal positivo común)
8. El proceso de los puntos anterior se repite con los terminales que quedaron libres que van orientados hacia abajo de la tabla (terminales negativos).
9.  Si deseamos controlar o mermar iluminación  en los leds podemos recurrir a la conexión de diodos rectificadores polarizados directamente (1N4004 por ejemplo), ya que ellos reducen en 0,6 voltios la tensión eléctrica.
10.  Los leds azules y de luz blanca se pueden combinar por ser de características similares.

11.  Si deseamos hacer electricamente más eficiente el sistema,en lo posible debemos evitar usar los resistores, o usar la mínima cantidad posible.(ya que ellos disipan energía en forma de calor).



Otro estilo de construir lámparas con estructuras en alambre galvanizado gris, en cuyo interior le podemos conectar leds: !
